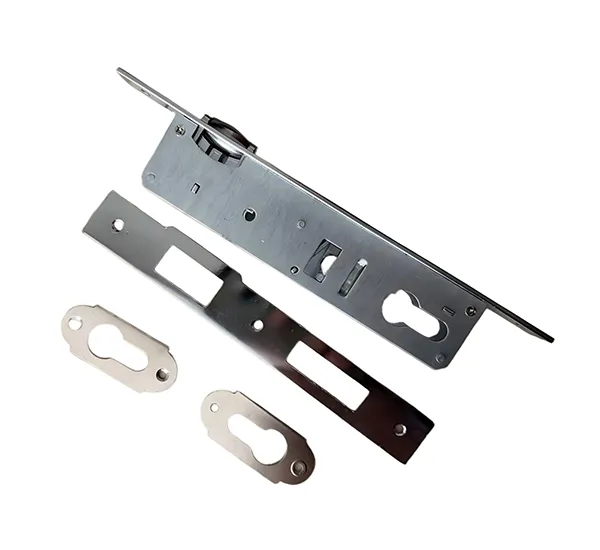

Cuerpos de cerradura de embutir
HK lock cases with latch and deadbolt for aluminum, wooden and steel doors, 35–70 mm. Narrow bodies for aluminum profiles.

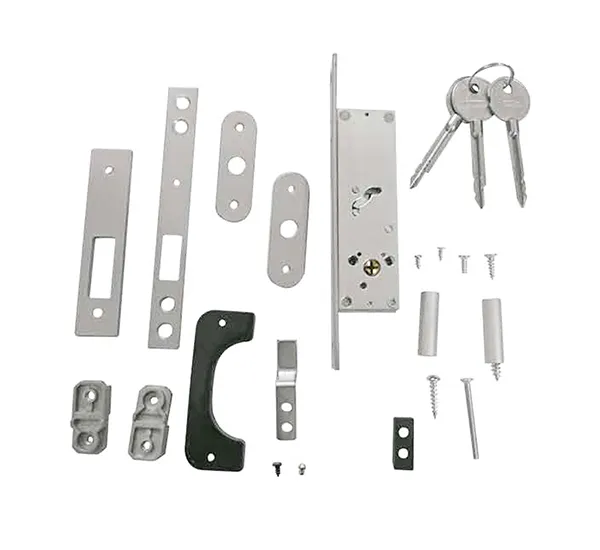

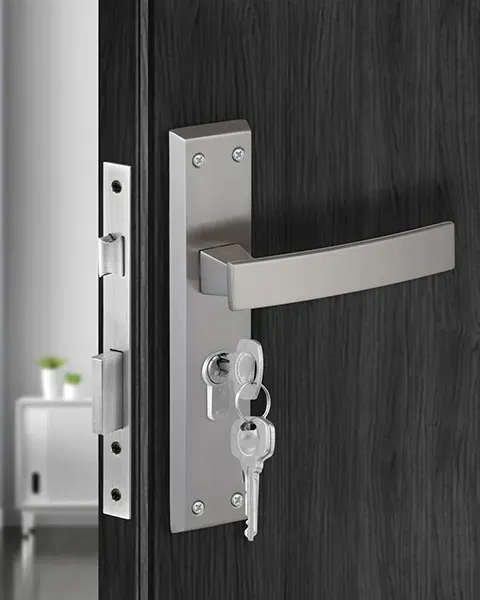

A mortise lock is a lock whose body (the lock case) is fitted inside a pocket cut into the door edge, with the latch, the deadbolt or hook and the cylinder all working from that one case. HIPAD manufactures mortise lock bodies, hook locks for sliding doors, glass door center locks, multipoint locks, crescent and keyed window locks for aluminum, uPVC, wooden and glass doors from 30 to 80 mm thick. Door and window factories, profile system companies and hardware distributors in 60+ countries source complete lock sets from us.
Una cerradura de puerta tiene tres partes que deben encajar entre sí y con la puerta: el cuerpo de la cerradura dentro o sobre la puerta, el cilindro or thumb-turn that the key operates, and the manejar que retrae el resbalón. En una cerradura de embutir, el cuerpo queda dentro del canto de la puerta, por lo que es fuerte, permanece oculto y funciona con un juego de manillas. Por el contrario, las cerraduras de sobreponer se instalan en la cara de la puerta, y las cerraduras cilíndricas se colocan mediante orificios redondos.
Aluminum doors have narrow profiles, so they use narrow mortise bodies with a short backset, or cerraduras de gancho en puertas correderas, cuyo gancho se acopla al cerradero en lugar de un resbalón. Las puertas de vidrio sin marco usan center locks o cerraduras de parche fijadas al vidrio.
En México, una cerradura de puerta es una chapa (chapa para puerta de aluminio); en el resto de América Latina es una cerradura (cerradura de embutir para una cerradura de embutir, cerradura de gancho para una cerradura de gancho). En Brasil es una fechadura (fechadura de embutir, fechadura para porta de vidro, fechadura multiponto).
Respuesta rápida: hinged aluminum, wooden and steel doors use a mortise lock body with a cylinder and lever handle set; aluminum sliding doors use a hook lock; frameless glass doors use a center lock or patch lock; large entrance doors use a multipoint lock; sliding windows use a crescent lock or a lock handle, with a keyed version where security matters.

HK lock cases with latch and deadbolt for aluminum, wooden and steel doors, 35–70 mm. Narrow bodies for aluminum profiles.

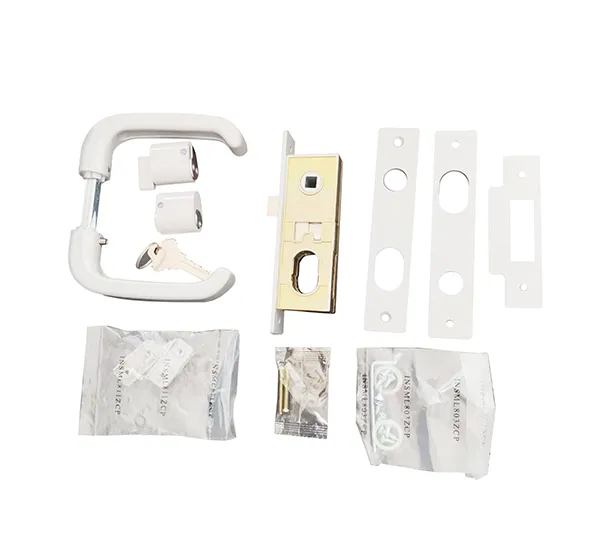

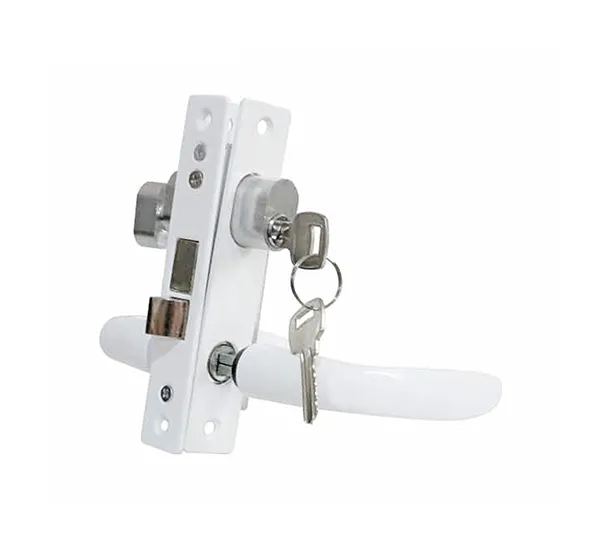

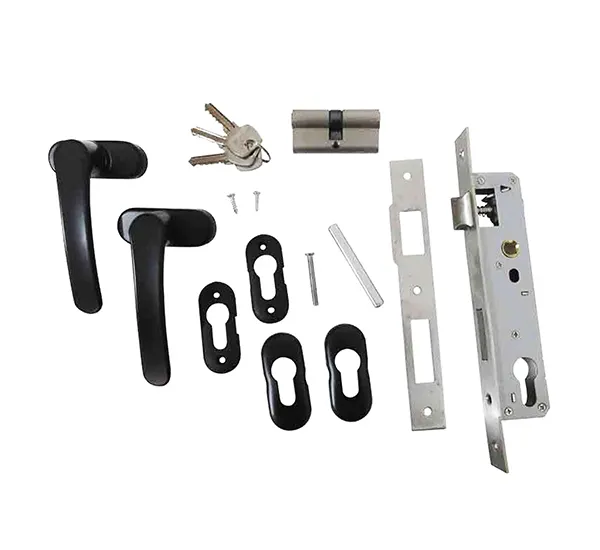

Manillas, cuerpo de cerradura, cilindro y cerradero incluidos en un mismo conjunto para puertas de aluminio y de entrada, de 40 a 80 mm.

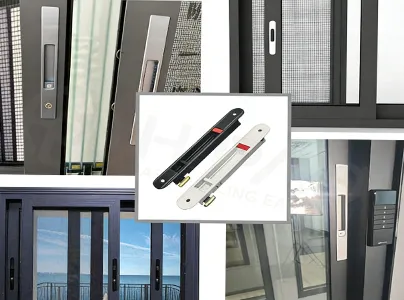

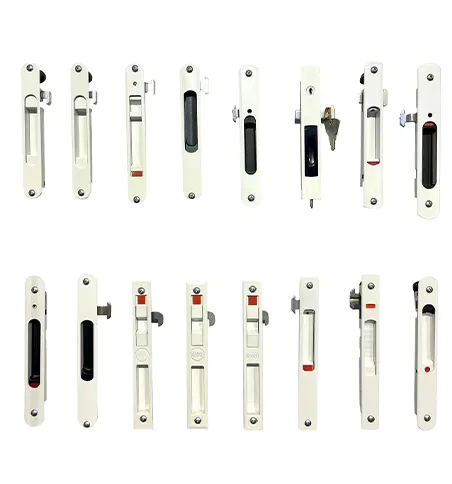

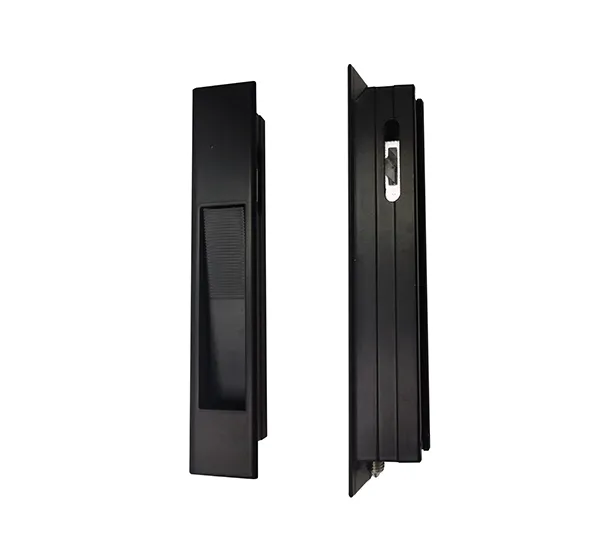

Cerraduras de gancho y cerraduras embutidas como HDL103 y HDL107 para puertas de aluminio para patio y balcón, 30–60 mm.

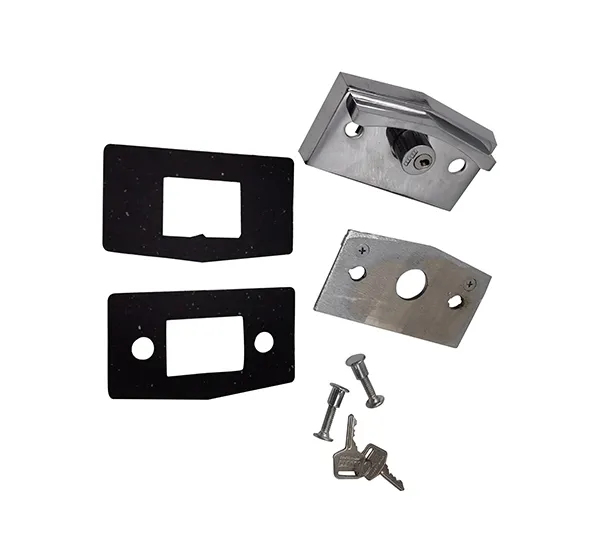

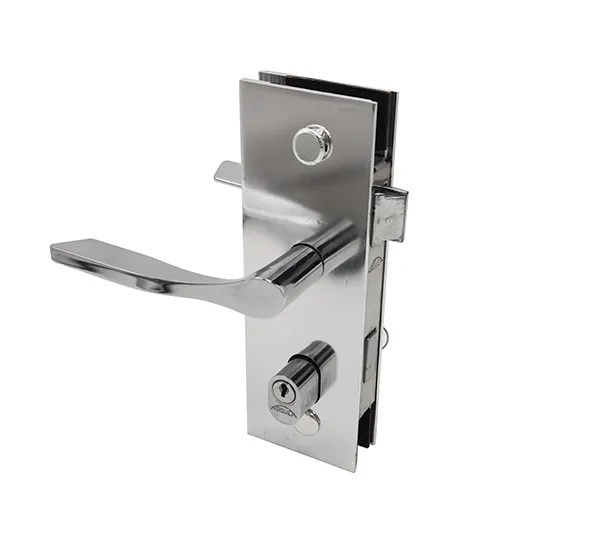

Cerraduras centrales para puertas de vidrio simples y dobles (HI-5003 a HI-5022) y herrajes tipo parche con cerradura. Consulte herrajes para puertas de vidrio.

Varios puntos de cierre a lo largo del canto de la puerta, accionados por una sola manilla, para puertas de entrada y de seguridad de 40–80 mm.

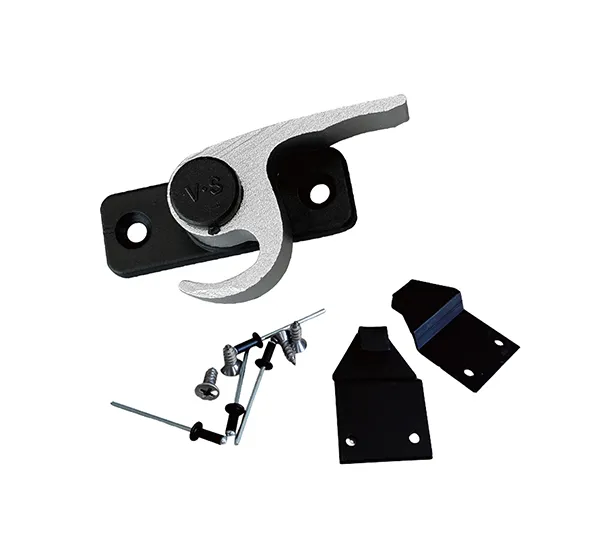

Cierres de leva para los perfiles de encuentro de ventanas correderas, en aluminio o aleación de zinc, cromado, blanco o negro.

Cerraduras con llave para ventanas correderas, abatibles y oscilobatientes donde la seguridad o la protección infantil son importantes.

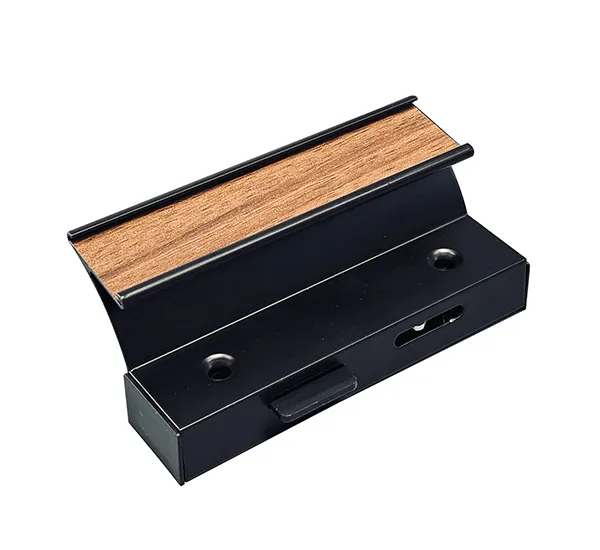

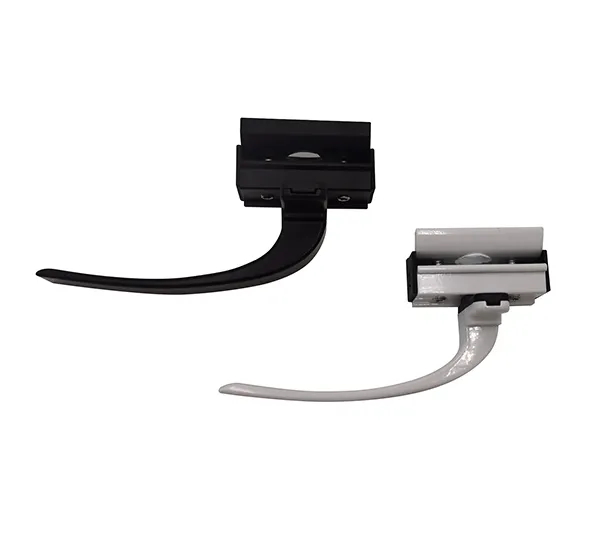

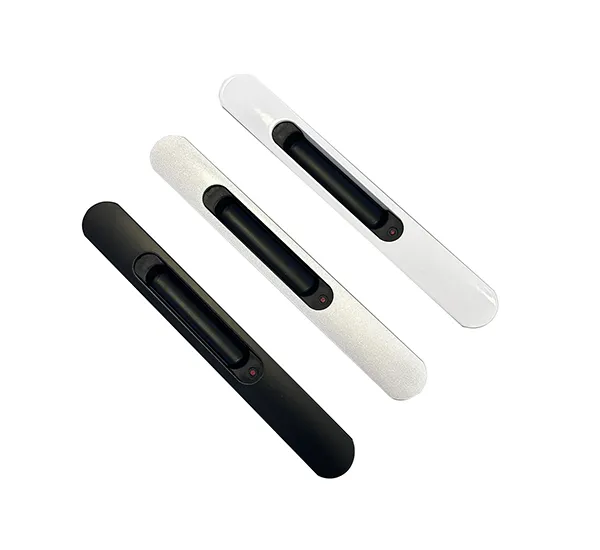

Manilla, cerradura y posicionamiento en una pieza compacta, con cilindro de llave opcional.
También de HIPAD: pasadores embutidos ocultos para la hoja fija de puertas dobles, y tiradores con cerradura para puertas de entrada de vidrio.
Respuesta rápida: el cuerpo de una cerradura de embutir se elige por la entrada (del canto de la puerta al centro de la manilla o del cilindro) y por la distancia entre ejes (del cuadradillo de la manilla al cilindro). Los perfiles estrechos de aluminio necesitan una entrada reducida de unos 25–35 mm; las puertas de madera y acero suelen requerir entre 45 y 60 mm. Los cuerpos de cerradura suelen denominarse mediante estos dos números; por ejemplo, 3585 = 35 mm de entrada, 85 mm de distancia entre ejes.
| Código habitual del cuerpo | Backset | Distancia entre ejes | Puerta típica |
|---|---|---|---|
| 2585 / 3085 | 25 / 30 mm | 85 mm | Puertas de aluminio de perfil estrecho |
| 3585 | 35 mm | 85 mm | Puertas de aluminio, perfiles de 35–50 mm |
| 4085 / 4585 | 40 / 45 mm | 85 mm | Puertas de madera y compuestas |
| 5085 / 6085 | 50 / 60 mm | 85 mm | Puertas de madera, de acero y de seguridad |
| 5572 | 55 mm | 72 mm | Puertas de interior y de entrada europeas (estilo DIN) |
| 6068 / 5050 | 60 / 50 mm | 68 / 50 mm | Estándares regionales y cuerpos de cerraduras inteligentes |
| Modelo | Dimensiones de la caja (mm) | Materiales |
|---|---|---|
| HI-5025 / HI-5026 | 172 × 31 × 20 | Latón, aleación de zinc o hierro |
| HI-5027 | 160 × 106 × 22 | Acero inoxidable |
| HI-5028 | 160 × 106 × 22 | Latón, aleación de zinc o hierro |
| HI-5029 | 130 × 47 | Acero inoxidable |
| HI-5030 | 112 × 46 | Acero inoxidable |
Una puerta corredera no puede usar un picaporte convencional, ya que la puerta se desplaza lateralmente respecto al marco. Las puertas correderas de aluminio utilizan una cerradura de gancho: un gancho en el cuerpo de la cerradura bascula y se engancha a un cerradero en el marco, de modo que la puerta no se puede levantar ni abrir deslizándola. Las puertas correderas interiores ligeras pueden utilizar una cerradura embutida o un picaporte más sencillo.
| Bloquear | Forma de sujeción | Uso |
|---|---|---|

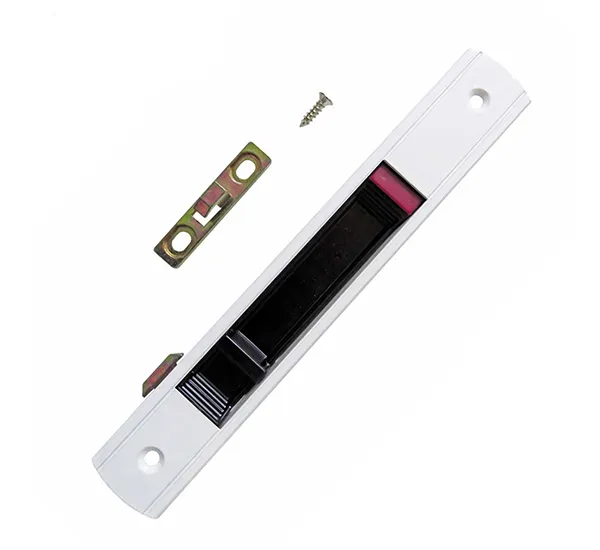

| Cerradura de gancho (de embutir) | El gancho se engancha en el cerradero del marco | Puertas de aluminio para patio y balcón, 30–60 mm |
| Cerradura embutida con llave | Cerrojo hacia el marco; llave o muletilla | Puertas correderas que necesitan una cara interior plana |
| Cerradura multipunto para corredera | Dos o más ganchos a lo largo del canto | Puertas correderas elevables de gran tamaño y de alta seguridad |
| Cerradura para puerta corredera de baño | Cerrojo pequeño o pestillo giratorio | Puertas correderas interiores y de ducha |
Más información sobre cómo elegir cerraduras para puertas correderas en la guía de herrajes para puertas correderas.

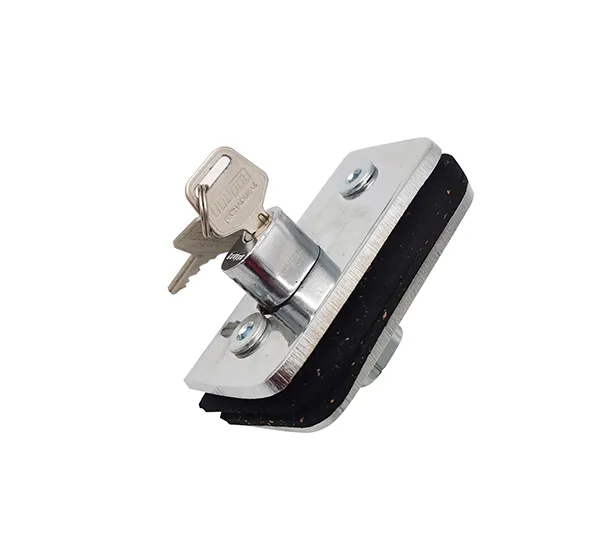

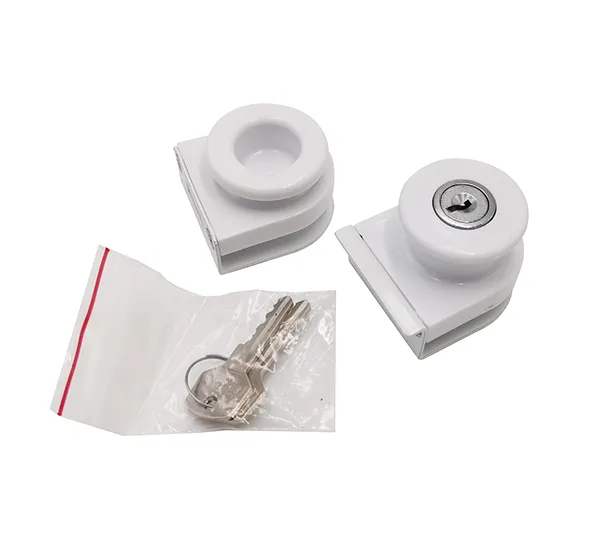

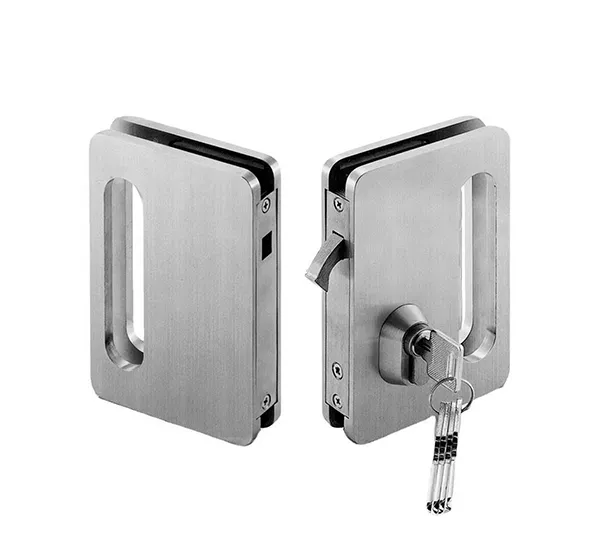

Las puertas de vidrio sin marco no tienen perfil para alojar el cuerpo de la cerradura, por lo que la cerradura se fija al vidrio. Una cerradura central une las dos hojas de una puerta doble de vidrio, o bloquea una puerta individual a un panel fijo; un cerradura de parche se aloja en el herraje tipo parche inferior y se ancla al suelo.
| Modelo HIPAD | Dimensiones (mm) |
|---|---|
| HI-5003 a HI-5006 | 100 × 66 × 80 |
| HI-5007 / HI-5008 | 82 × 85 |
| HI-5009 a HI-5012 | 192 × 48 × 96 y 85 × 48 × 96 |
| HI-5013 a HI-5016 | 75 × 58 × 23 |
| HI-5017 / HI-5018 | 90 × 65 |
| HI-5019 / HI-5020 | 75 × 40 |
| HI-5021 / HI-5022 | 90 × 55 × 65 |
| Bloquear | Ventana | Notas |
|---|---|---|
| Cierre de media luna (guillotina) | Sliding windows | La leva de un riel gira hacia un cerradero en el otro; cromo, blanco o negro |
| Sliding window lock handle | Sliding windows | Pull, lock and position in one part |
| Cerradura de ventana con llave | Corredera, abatible, oscilobatiente | Impide la apertura sin llave; seguridad infantil |
| Casement handle with lock | Ventanas abatibles | Acciona la leva o las varillas multipunto |
Before ordering a crescent lock, record the rail offset, mounting centers and keeper position; see the crescent lock guide y la guía de herrajes para ventanas.

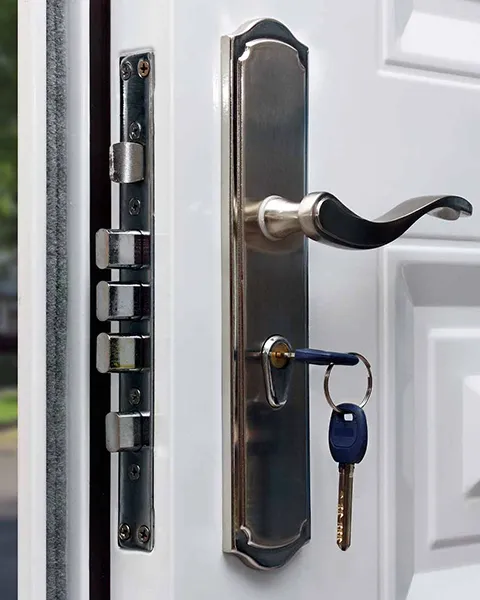

A multipoint lock locks the door at three or more points along its edge, usually a central lock case plus top and bottom hooks, bolts or rollers, all moved by one handle and cylinder. It pulls the door evenly against the seals and resists forced entry much better than a single latch.
See the multipoint lock specification guide.
| Puerta o ventana | Bloquear | Materiales | Thickness | Key option | terminar |
|---|---|---|---|---|---|
| Puerta batiente de aluminio | Cuerpo de cerradura de embutir + juego de manillas | Acero + aleación de zinc | 35–70 mm | Opcional | Chapado / negro |
| Puerta corredera de aluminio | Cerradura de gancho o cierre embutido | Aleación de zinc | 30–60 mm | Opcional | Con recubrimiento en polvo |
| Entrance door | Cerradura multipunto | Steel core | 40–80 mm | si | industriales |
| Puerta de vidrio sin marco | Center lock or patch lock | Acero inoxidable | Puerta de vidrio | si | Satinado / pulido |
| Ventana corredera | Cierre de media luna o manilla con cerradura | Aluminio, aleación de zinc | Frame system | Opcional | Cromo / blanco / negro |
| Cualquier puerta con llave | Cilindro | Latón + acero | Según el espesor de la puerta | si | Níquel |
| Problema | Causa probable | Corregir |
|---|---|---|
| El cuerpo de la cerradura no encaja en el perfil | Entrada o profundidad de caja incorrectas | Pedir según plano, no solo por código |
| La llave gira pero el cerrojo se atasca | Cerradero desalineado | Ajuste el cerradero o la alineación de la puerta |
| El cilindro sobresale o es demasiado corto | Longitud del cilindro incorrecta para la puerta | Mida el grosor de la puerta más las rosetas de la manilla |
| La puerta corredera se puede abrir levantándola | Resbalón en lugar de cerradura de gancho | Instale una cerradura de gancho y un cerradero a juego |
| Óxido en la placa frontal | Acero galvanizado en una zona húmeda | Utilice acero inoxidable o un acabado revestido |
HIPAD fabrica herrajes para puertas y ventanas desde el año 2000. Producimos cuerpos de cerradura, cerraduras de gancho, cerraduras para ventanas y cerraduras para puertas de vidrio junto con nuestras manillas, bisagras, rodamientos y herrajes para ventanas, de modo que cualquier fabricante de puertas o ventanas pueda adquirir un conjunto a juego, con un mismo acabado y de un solo proveedor.
HIPAD es ISO 9001 certificados, y los productos correspondientes llevan CE, GS y CSA C-UL certificación; certificados por modelo a petición. Inspección externa por SGS o BV disponible.
| 1. Consulta | Plano del perfil o muestra, tipo de cerradura, acabado |
|---|---|
| 2. Muestras | 5–7 days for existing models |
| 3. Producción | 20–25 días laborables |
| 4. Envío | FOB Qingdao o cualquier puerto de China · Depósito del 30 %, 70 % antes del envío |
| Término | Significado | También se conoce como |
|---|---|---|
| Mortise lock | Cerradura cuya caja se aloja en un cajeado en el canto de la puerta | Caja de cerradura, cuerpo de cerradura, cerradura de embutir, fechadura de embutir |
| Backset | Desde el borde de la puerta hasta el centro de la manilla o del cilindro | Distancia de entrada |
| Distancia entre ejes | Del cuadradillo de la manilla al centro del cilindro | Distancia de la manilla al cilindro |
| Cerradura de gancho | Cerradura para puerta corredera cuyo gancho engancha en el cerradero | Cerradura de gancho, chapa de gancho |
| Cierre de media luna | Cierre de leva giratoria en perfiles de cruce de ventanas correderas | Cerradura de guillotina, cerradura de leva |
| Cerradura multipunto | Cerradura con varios puntos de cierre a lo largo del canto de la puerta | Cerradura multipunto, fechadura multiponto |

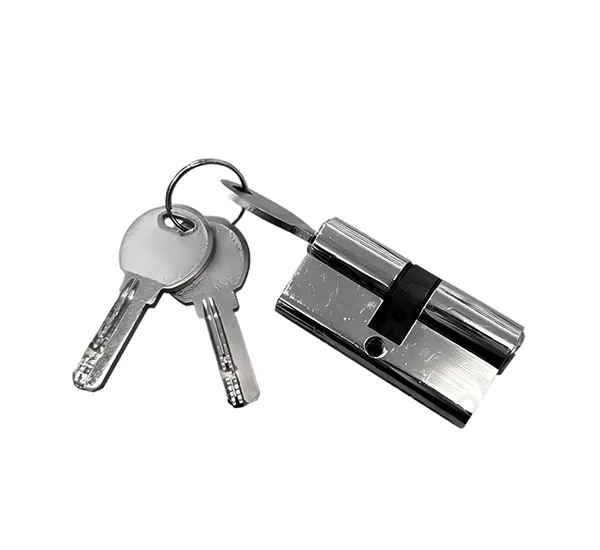

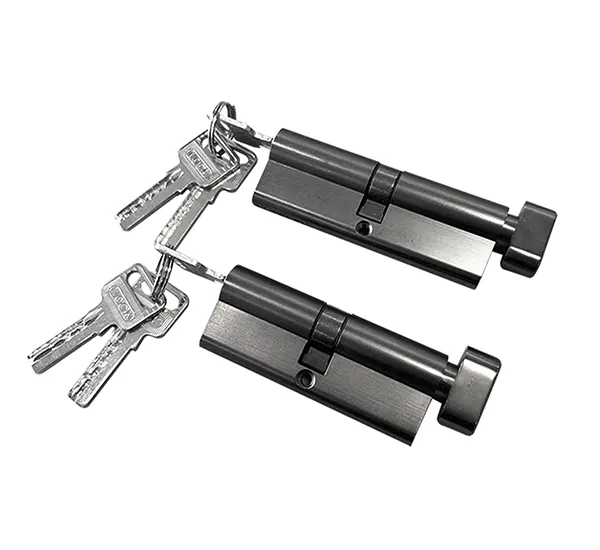

| Cilindro | Pieza accionada por llave que desplaza el cerrojo | Cilindro europeo, bombillo |

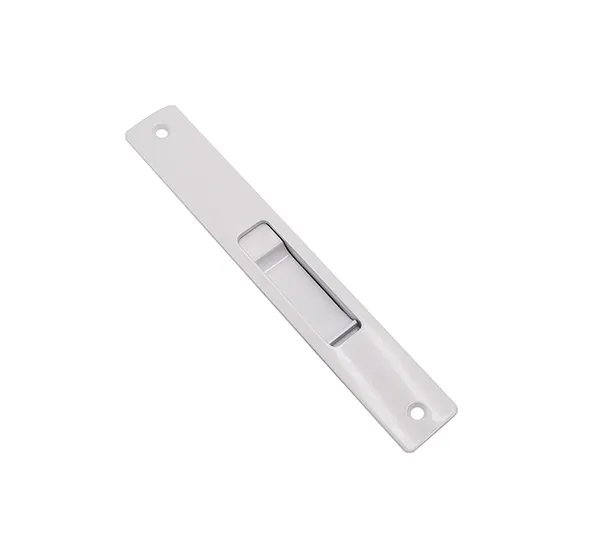

| Keeper | Pieza en el marco en la que encaja el resbalón, cerrojo o gancho | Cerradero |
Una cerradura de embutir es una cerradura cuya caja se aloja en un cajeado practicado en el canto de la puerta. El resbalón, el cerrojo o gancho y el cilindro funcionan desde esa misma caja, accionados por un juego de manillas y una llave. Es más resistente y discreta que una cerradura de sobreponer.
La distancia de entrada es la medida desde el canto de la puerta (el frente) hasta el centro del eje de la manilla o del cilindro. Las puertas estrechas de aluminio necesitan una distancia de entrada corta de unos 25–35 mm; las puertas de madera y acero suelen requerir de 45–60 mm.
Indican la distancia de entrada y la distancia entre ejes (manilla a cilindro) en milímetros: 3585 corresponde a una entrada de 35 mm con 85 mm entre ejes, y 5572 a una entrada de 55 mm con 72 mm entre ejes. Aun así, se deben comprobar las dimensiones de la caja y del frente con respecto a la puerta.
La mayoría de las puertas correderas de aluminio utilizan una cerradura de gancho, cuyo gancho se ancla en un cerradero en el marco para impedir que la puerta se deslice o se levante para abrirla. Las cerraduras enrasadas con llave se utilizan cuando se desea una cara interior plana.
Un resbalón entra mediante un resorte en el marco cuando se cierra una puerta batiente. Una cerradura de gancho introduce un gancho en el cerradero y retiene la puerta corredera impidiendo su movimiento en ambas direcciones, algo que un resbalón no puede hacer.
Una cerradura multipunto bloquea la puerta en tres o más puntos a lo largo de su canto con una sola manilla y cilindro. Se utiliza en puertas de entrada y de seguridad, normalmente de 40 a 80 mm de grosor, y presiona la puerta de manera uniforme contra sus juntas.
Con una cerradura central para puertas de vidrio que une dos hojas de vidrio o una hoja a un panel fijo, o con una cerradura en el herraje inferior que se ancla al suelo. HIPAD fabrica cerraduras centrales de la HI-5003 a la HI-5022 y herrajes tipo parche con cerradura.
Sí. Envíenos el plano del perfil o una muestra. Adaptamos la entrada, la caja y la placa frontal, ajustamos la configuración del gancho o cerrojo, y añadimos su logotipo en la placa frontal o en las llaves con embalaje de marca blanca, incluso para pedidos pequeños.
HIPAD es un fabricante fundado en el año 2000 en Qingdao, China, que produce herrajes para puertas y ventanas con sus propios moldes y control de calidad. HIPAD cuenta con la certificación ISO 9001. Qingdao Hipad International Trade Co., Ltd. gestiona las exportaciones.
